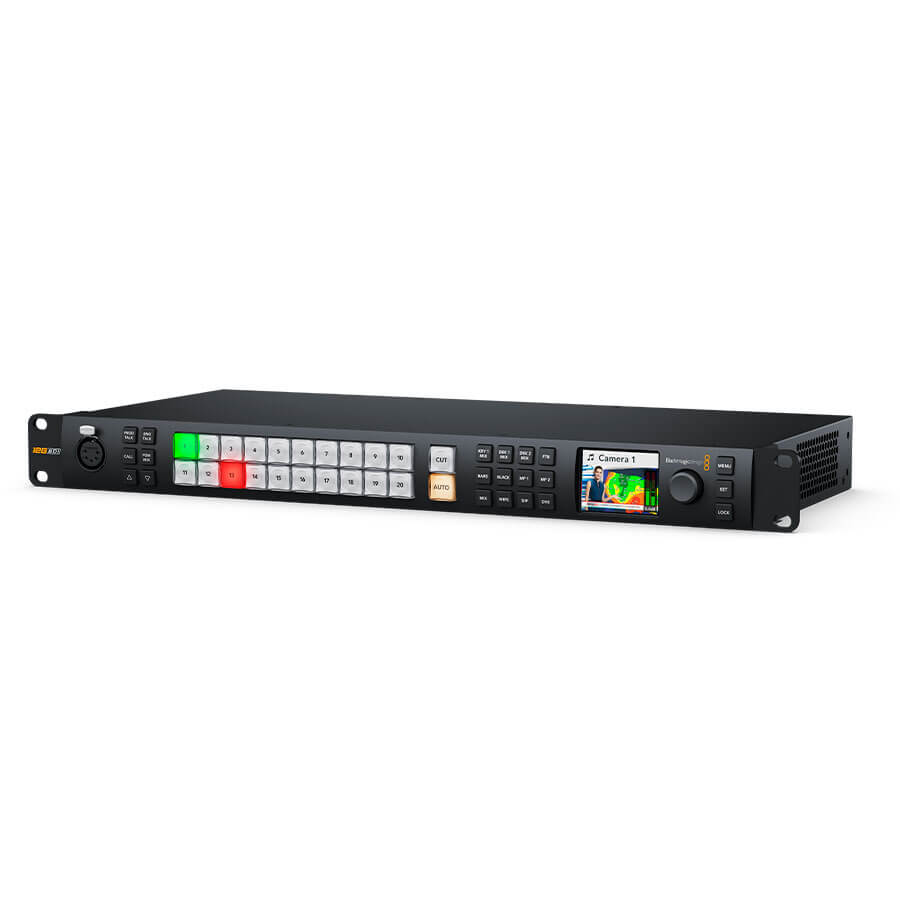

Blackmagic ATEM Monitoring Rack Panel 20

Monitore seu vídeo IP SMPTE 2110 usando monitores SDI e HDMI com o ATEM Monitoring Rack Panel 20 da Blackmagic Design. Este conversor de vídeo vem em um formato de 1 RU que se parece com um ATEM switcher, mas seu uso básico é como um conversor de vídeo para monitorar seus fluxos de vídeo IP SMPTE 2110 em dois monitores 12G-SDI e HDMI. Ele possui portas Ethernet 10G para obter seu vídeo SMPTE 2110 em redes redundantes, 20 botões frontais retroiluminados para fácil controle, alimentação redundante, um LCD frontal, uma conexão de talkback e uma porta Ethernet 1G que permite controle via LAN.

Detalhes Adicionais
Dois conectores 10G RJ45
Uma entrada de vídeo IP SMPTE 2110 para uma saída HDMI e duas saídas SDI
Suporta entrega redundante ST 2022-7 de fluxos IP em duas redes 2110
Uma porta 1G RJ45 para conexão ao switcher e controle NMOS
Duas saídas SDI de Programa, duas de Pré-visualização e duas de multivisão
Uma saída HDMI de multivisão
Áudio incorporado de 16 canais em ambas as saídas SDI
Áudio incorporado de 8 canais na saída HDMI
Uma conexão de retorno de áudio XLR de 5 pinos com botões de controle na frente
Entradas de energia redundantes IEC C14
Entrada USB-C para utilitário de configuração e atualizações de software

Características Técnicas
Geral
Compatibilidade
Não especificado pelo fabricante

Botões
22 x Retroiluminados por LED
8 x Fonte
4 x Transição
6 x Talkback e Mix

Unidades de Rack
1 RU

Formatos de Vídeo
UHD 4K 3840 x 2160p: 60, 59,94, 50, 30, 29,97, 25, 24, 23,98
HD 1920 x 1080p: 60, 59,94, 50, 30, 29,97, 25, 24, 23,98
HD 1920 x 1080i: 60, 59,94, 50
1280 x 720p: 60, 59,94, 50

Cor
10-Bit, 4:2:2

Espaços de Cor
Rec. 709, Rec. 2020

Conformidade com Padrão de Vídeo
SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022‑7

Codecs Suportados
SMPTE 2110 IP
Blackmagic IP10 Opcional para 2160p59,94 e 2160p60

Protocolos Suportados
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
NMOS

Sistemas Operacionais Suportados
macOS 14.0 Sonoma, 15.0 Sequoia, 26.0 Tahoe ou posterior
Windows 10 e 11, Windows 11 para ARM

Software
ATEM Setup Utility
ATEM Software Control Panel

Exibição
Tipo de Painel
LCD

Tamanho
Não Especificado pelo Fabricante

Tela Sensível ao Toque
Não

Entradas/Saídas
USB I/O
1 x USB-C (Somente Firmware) Entrada Fêmea
Vídeo I/O
2x Entrada RJ45 (Conexões LAN 10G Redundantes)
2x Saída de Monitor BNC (12G-SDI) (Programa, Pré-visualização, Multiview)
1x Saída de Monitor HDMI 2.0 (Multiview)
Áudio I/O
1x Entrada/Saída de Fone de Ouvido/Microfone XLR de 5 Pinos (Talkback)

Outras I/O
1 x RJ45, Controle Ethernet 1G

Energia
Fonte de Energia
Energia Plug-In

Entrada de Energia AC
100 a 240 VAC, 50 / 60 Hz

Entrada de Energia
2 x IEC C14 (Redundante)

Físico
Montagem
2 x Orelhas para Rack

Cor
Preto

Condições de Operação
0 a 40°C até 90% de Umidade

Condições de Armazenamento
-20 a 60°C até 90% de Umidade

Dimensões
48,3 x 22,71 x 4,42 cm
